Характеристики SB41W.1/500
Основные
Линейка
Система выдвижения СТАРТ в готовых комплектах, СТАРТ ПУШ+СОФТ
Тип конструкции направляющих
Системы выдвижения с двойными металлическими боковинами
Монтажная длина
500 мм
Тип выдвижения
Полное выдвижение
Наличие доводчика
Есть
Наличие толкателя
Есть
Наличие толкателя и доводчика вместе
Есть
Несущая способность (на пару)
40 кг
Минимальная высота проёма
235 мм
Тип боковин
Экстра высокие
Форма боковин
Прямая форма боковин
Цвет изделия
W - Белый
Тип продукции
Основная продукция
Дополнительные
Гарантированное количество циклов
80 000
Комплектация
Комплект в индивидуальной упаковке с необходимым крепежом
Цвет RAL
RAL9003 Signal white
Количество в упаковке
4
Вес упаковки
24.487 кг
Объем упаковки
0.073593 м.куб.
Описание SB41

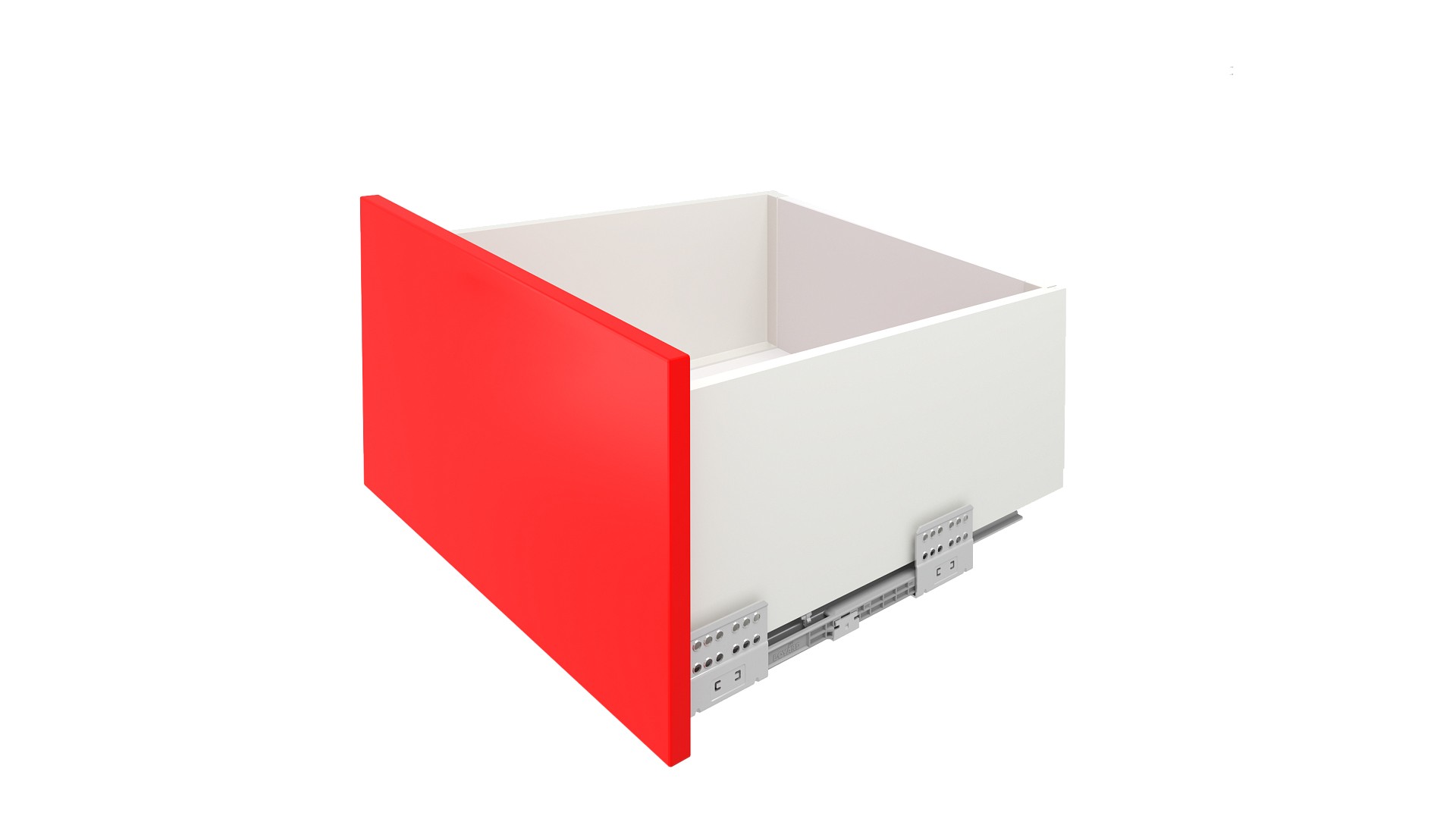

СТАРТ ПУШ+СОФТ SB41 — комплект систем выдвижения для сборки экстра-высокого выдвижного ящика с прямыми боковинами высотой 199 мм для мебели без ручек с открытием от нажатия и плавным доведением.
Для того, чтобы механизм ПУШ+СОФТ сработал корректно и обеспечил повторное открытие выдвижного ящика от нажатия на фасад, в уникальной конструкции системы имеется особая рейка с зубчатыми выступами для перевзвода механизма ПУШ. Шаг зубчатых выступов равен 110 мм – именно на такое расстояние достаточно открыть мебельный модуль для срабатывания амортизатора и последующего открытия от нажатия.
В рейке ответной части механизма ПУШ имеется регулировочный винт, который уточняет зазор между фасадом и краем боковых стенок корпуса в диапазоне от 4 до 6 мм (рекомендуемый оптимальный зазор — 5 мм.) Уточняя величину зазора, можно корректировать качество срабатывания механизмов ПУШ при нажатии в разные точки фасада (при условии полного прожимания фасада пользователем на всю глубину зазора).

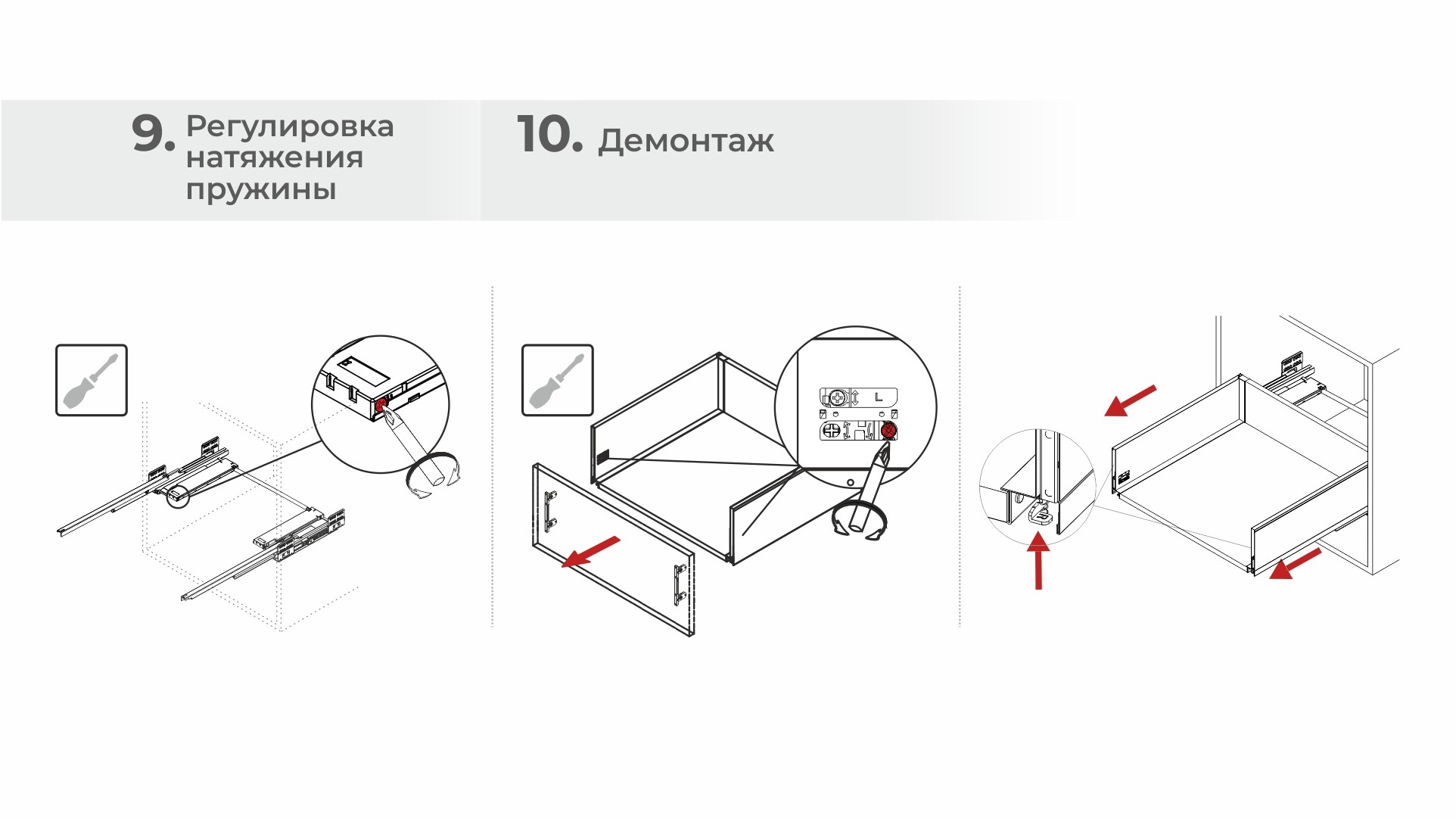

Регулировочный винт в механизме ПУШ корректирует параметр усилия на открывание, который зависит от весогабаритных характеристик выдвижного модуля и степени его загрузки.

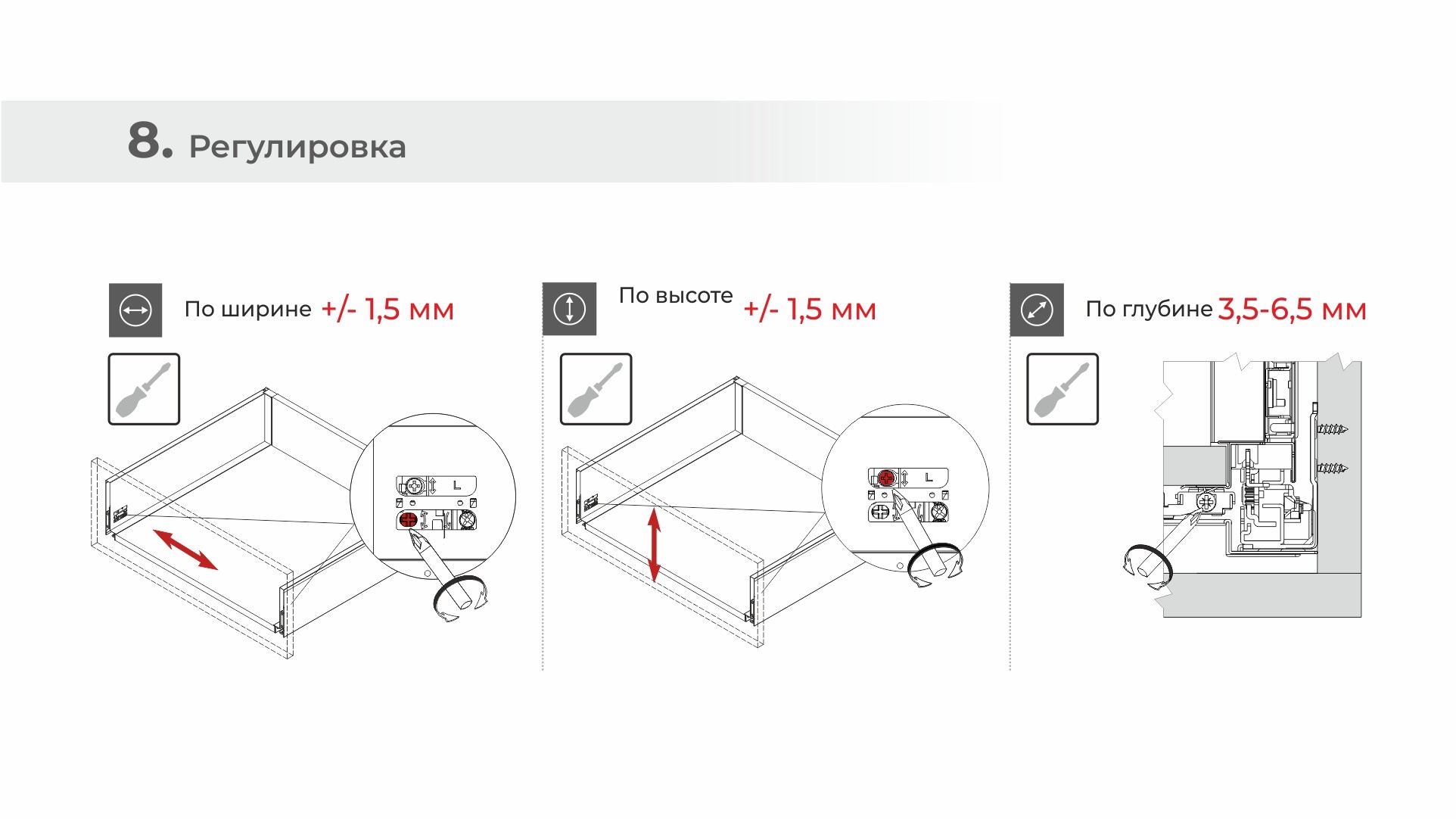

СТАРТ ПУШ+СОФТ допускает регулировку фасада по ширине и высоте на +/- 1,5 мм.
Направляющие системы СТАРТ ПУШ+СОФТ SB41 оснащены зубчато-реечным механизмом синхронизации, обеспечивающим бесшумный и равномерный ход без перекосов при движении.

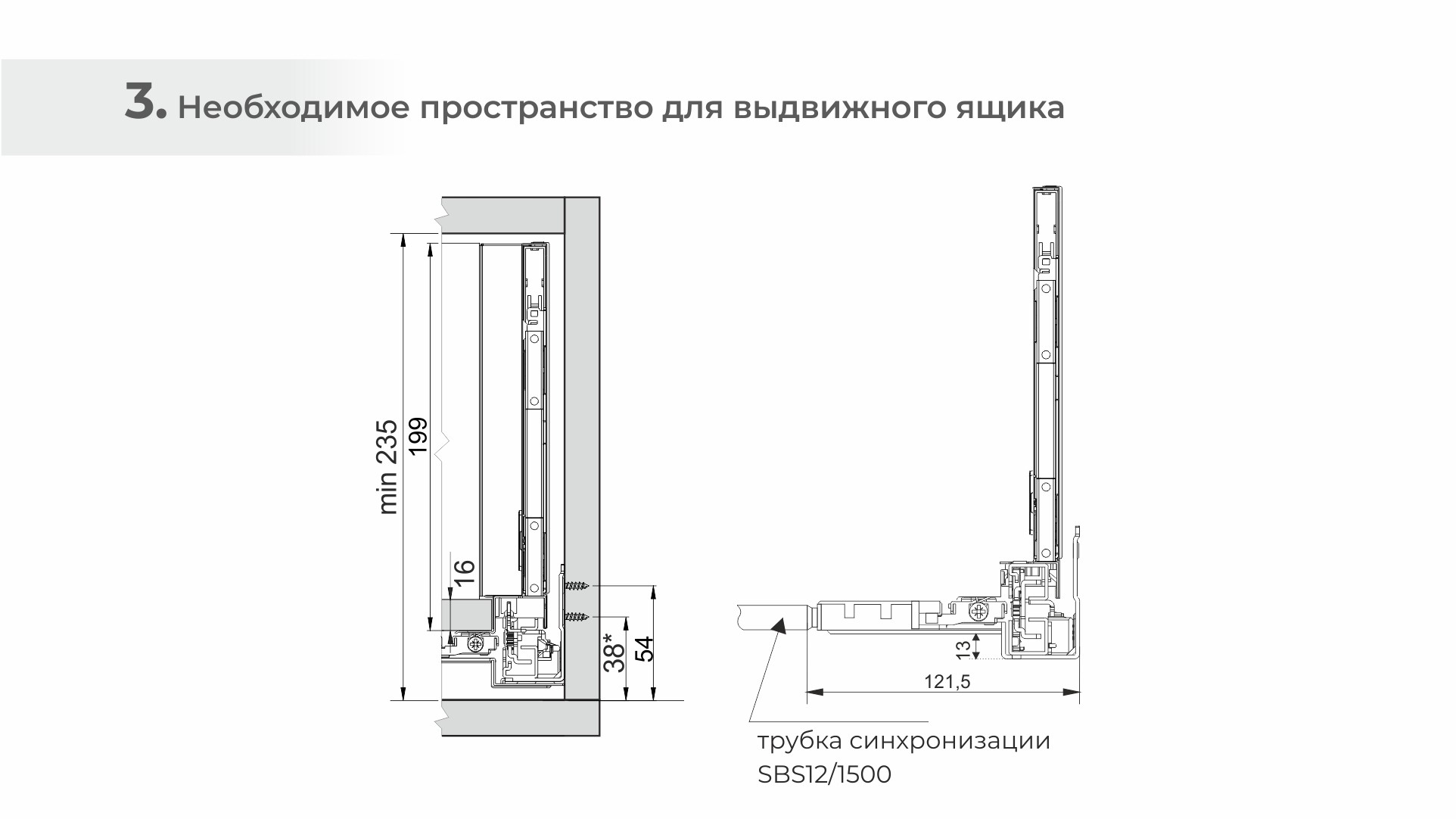

Системы СТАРТ ПУШ+СОФТ SB41 чаще всего используют в производстве современной кухонной мебели и мебели для ванной комнаты: в модулях экстра-высоты с боковыми стенками 199 мм (минимальная высота проёма 235 мм) удобно хранить крупную посуду, жаровни, бытовую технику, кухонный инвентарь, упаковки продуктов или текстиль.
Для сборки выдвижного мебельного ящика на базе СТАРТ ПУШ+СОФТ SB41 необходимо самостоятельно изготовить фасад, заднюю стенку и дно мебельного ящика. Дополнительные рейлинги позволяют увеличить полезную высоту боковых стенок выдвижного ящика. Рейлинги и держатели к ним приобретаются отдельно.
При создании габаритных мебельных ящиков шириной от 600 мм рекомендуется использовать поворотно-синхронизирующую трубку SBS12. Держатели для трубки представлены в комплекте СТАРТ ПУШ+СОФТ SB41, а SBS12 приобретается отдельно.
Внимание, важная информация!

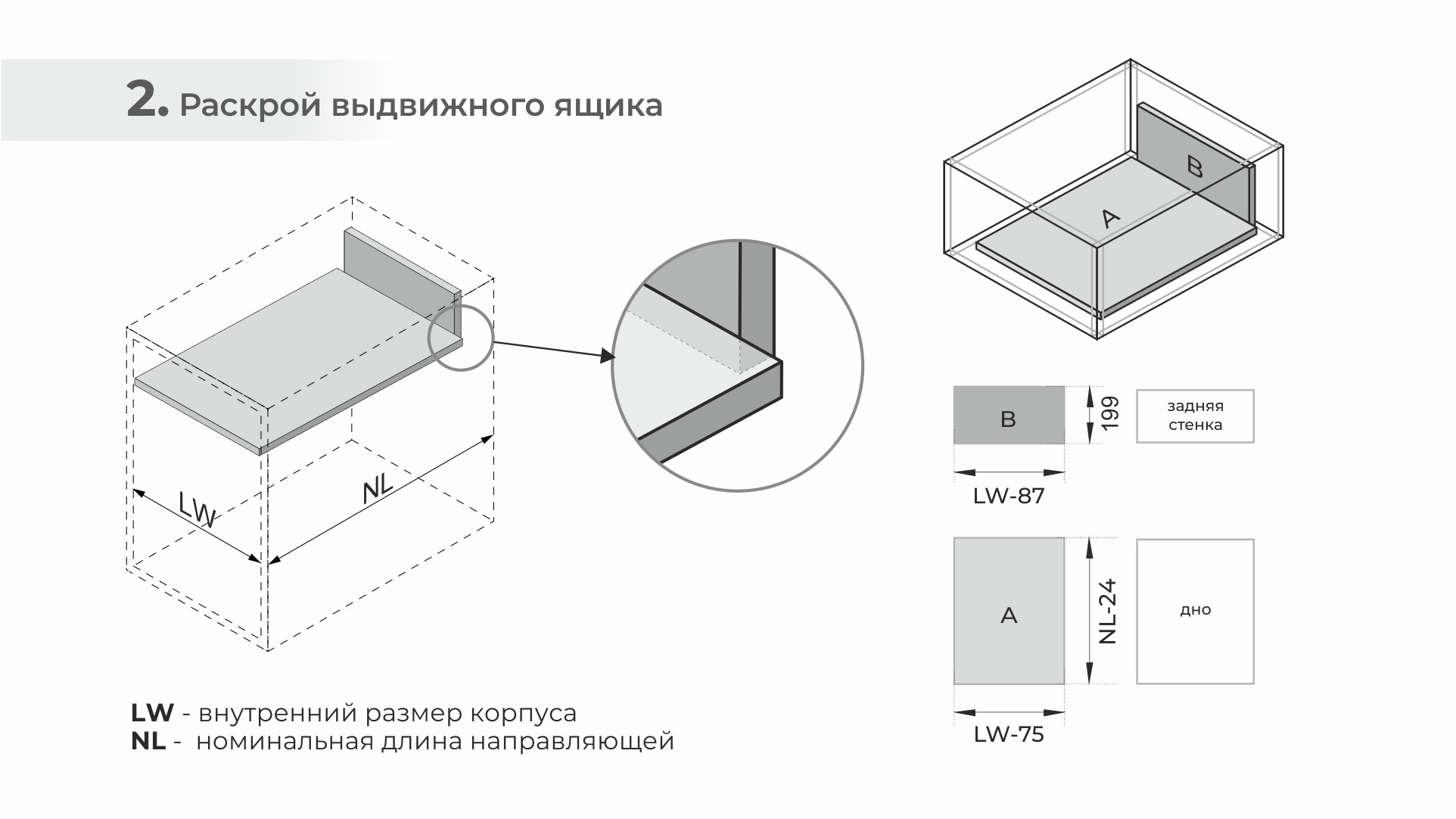

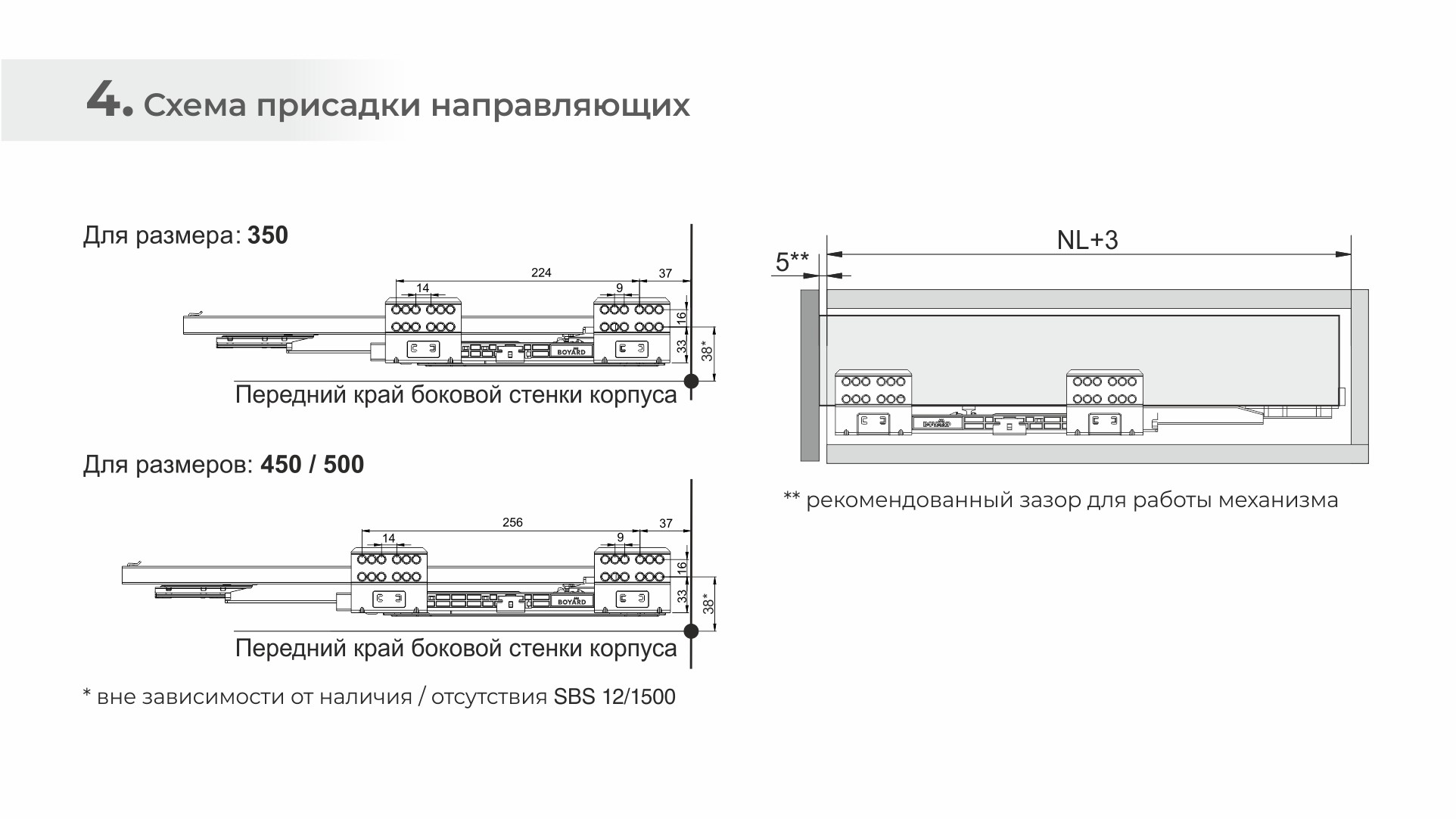

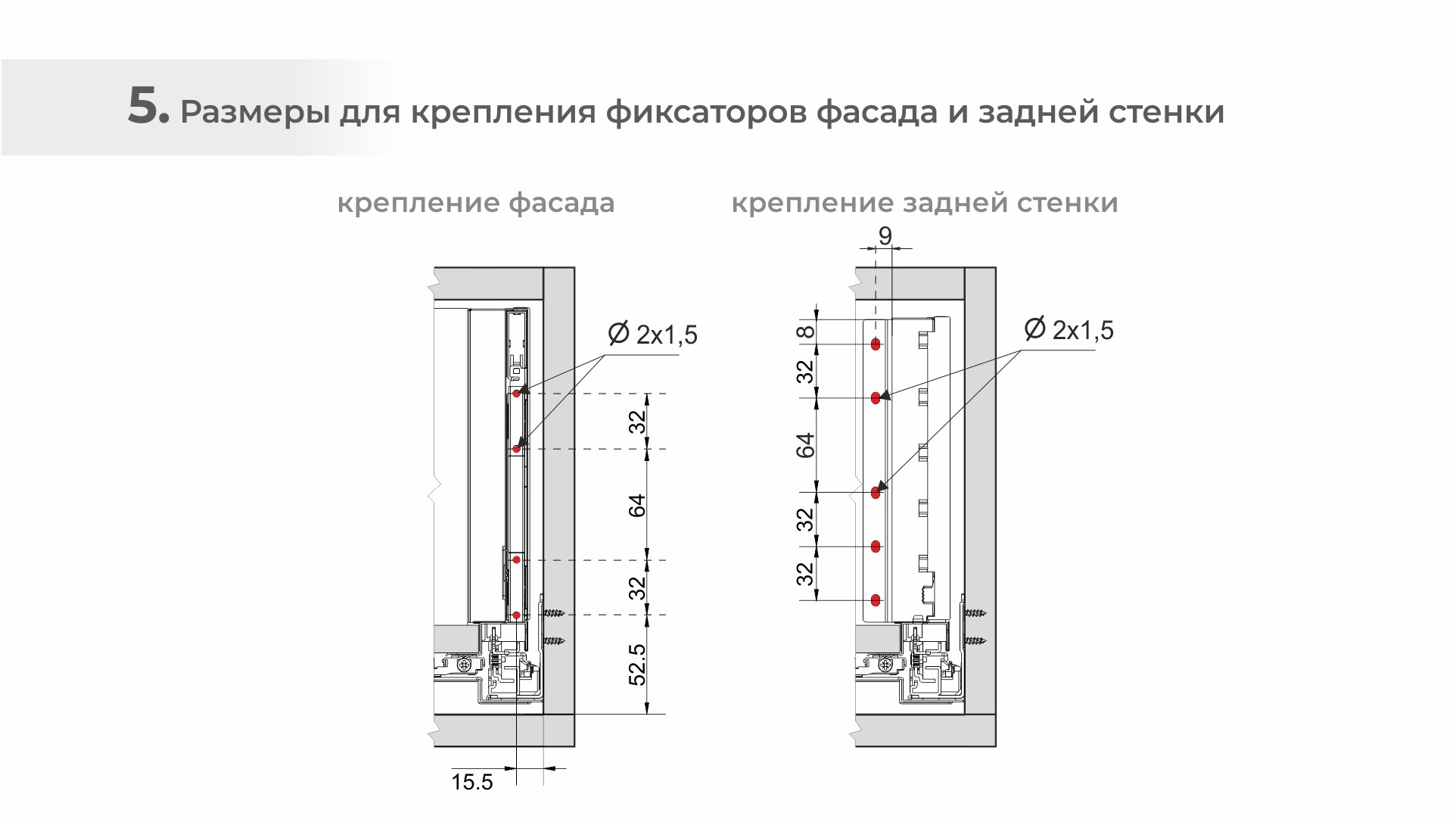

Раскрой СТАРТ ПУШ+СОФТ идентичен раскрою других модификаций СТАРТ (СОФТ или ПУШ) за исключением одного параметра: в данной модификации расстояние от нижней плоскости до присадки под установку механизма ПУШ или механизма ПУШ с трубкой синхронизации (при создании широких выдвижных мебельных модулей) составляет 38 мм.
Внимание, важная информация!

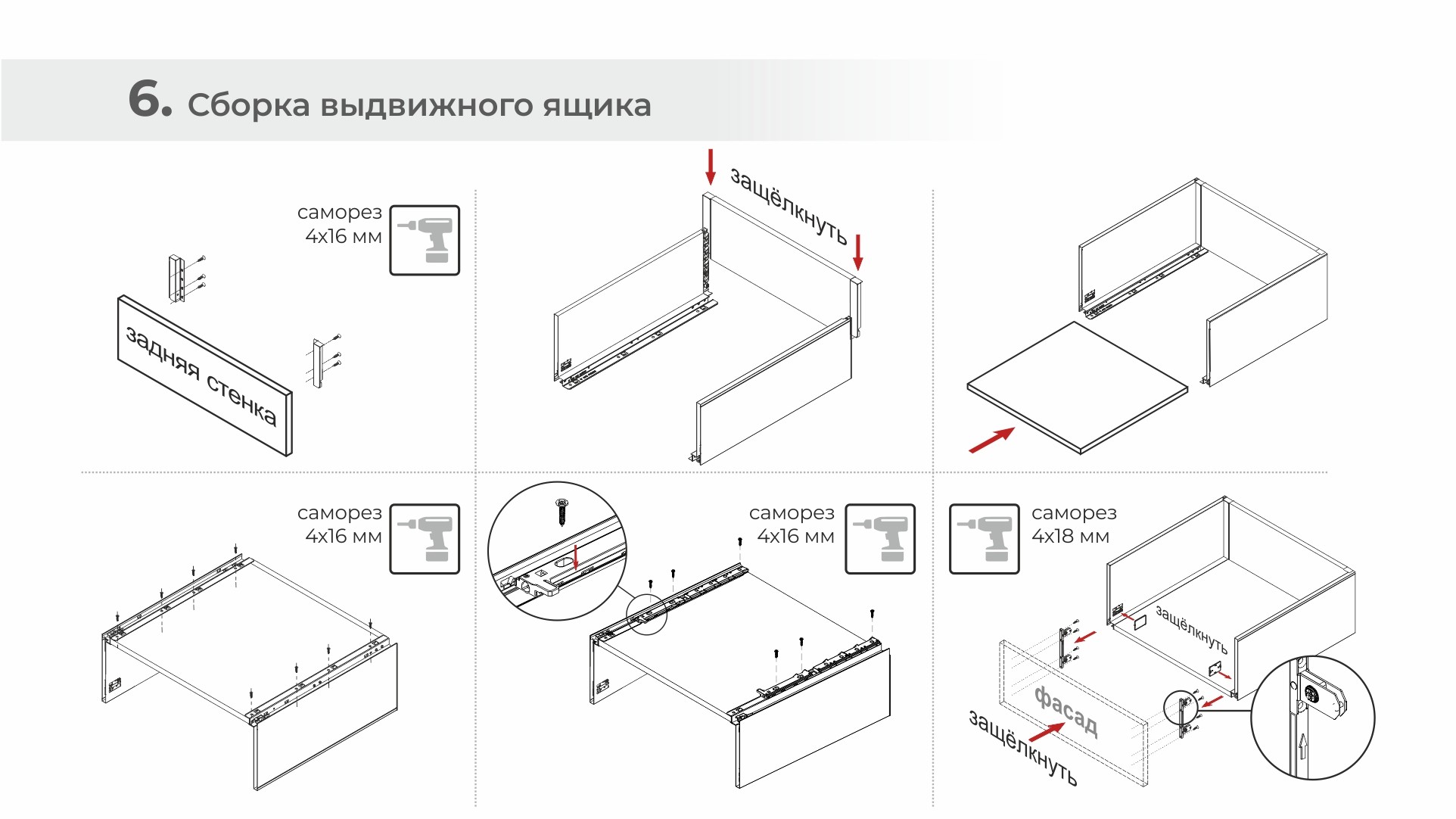

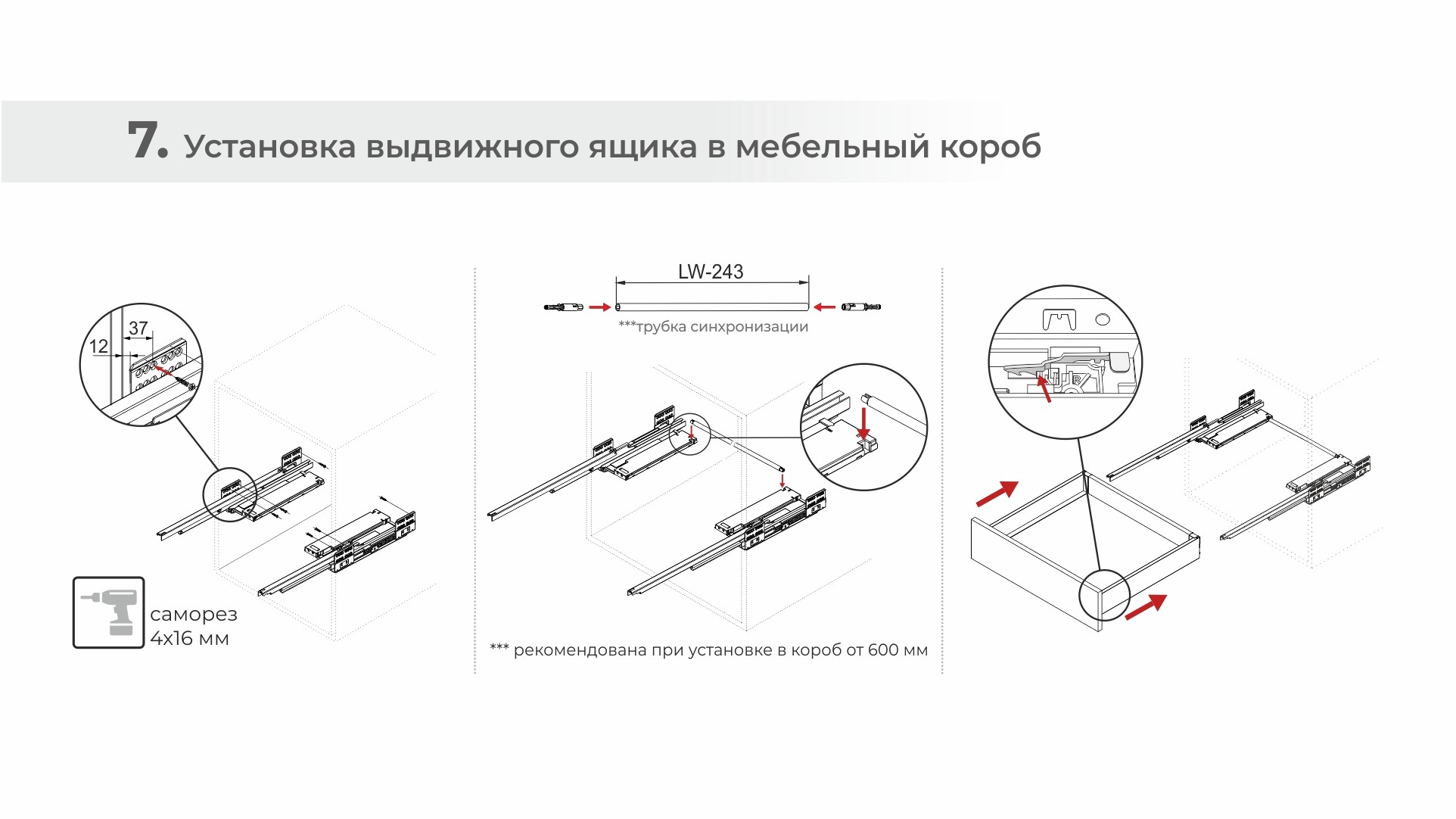

Сборка выдвижного ящика СТАРТ ПУШ+СОФТ проводится по аналогии со сборкой других типов СТАРТ, за исключением одного момента: при креплении боковины ко дну выдвижного ящика необходимо дополнительно прикрепить рейку ответной части механизма ПУШ через пластину крепления боковой стенки. Для простоты процесса на рейке предусмотрены специальные выступы, которые входят в отверстия пластины боковой стенки.

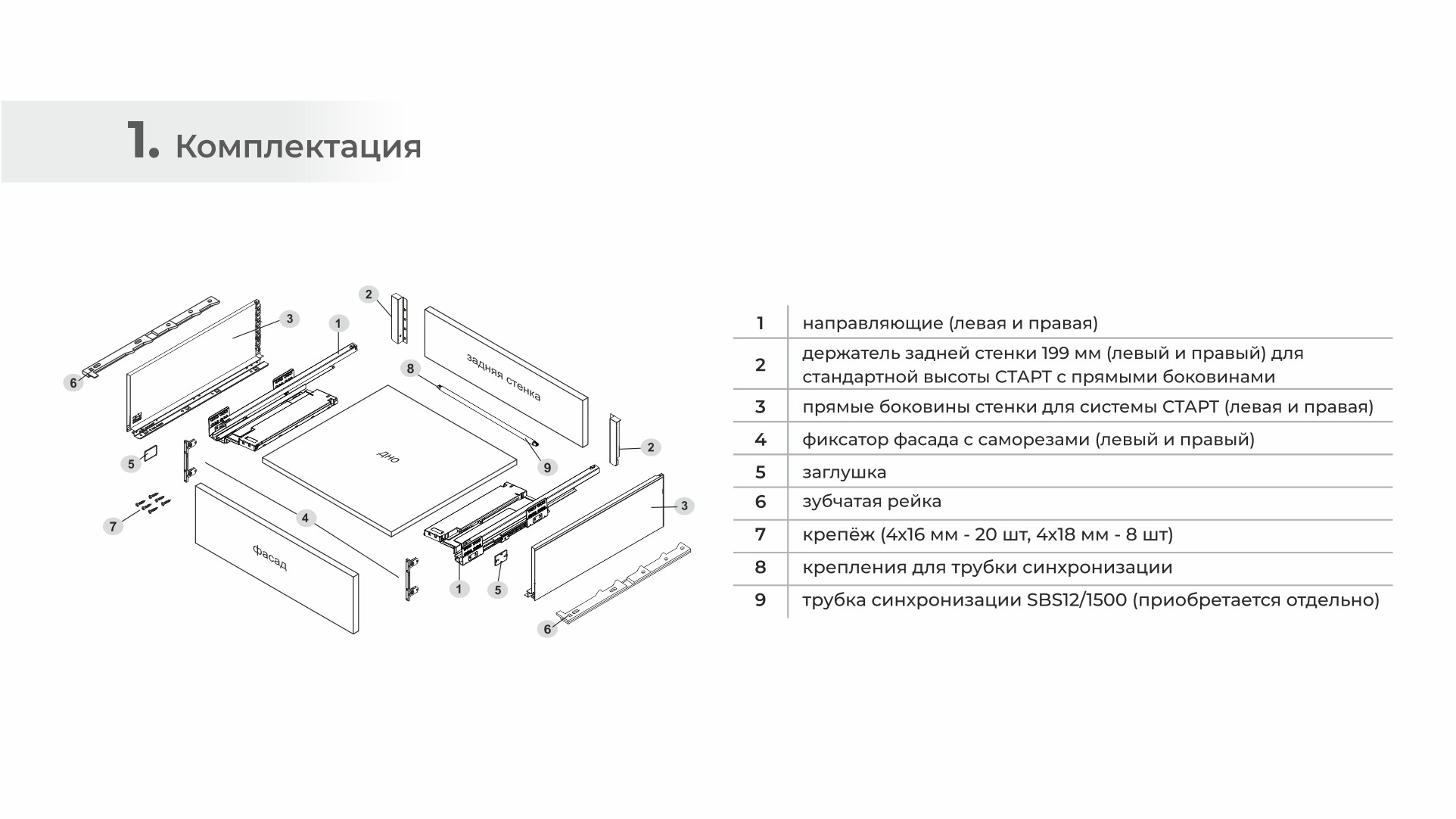

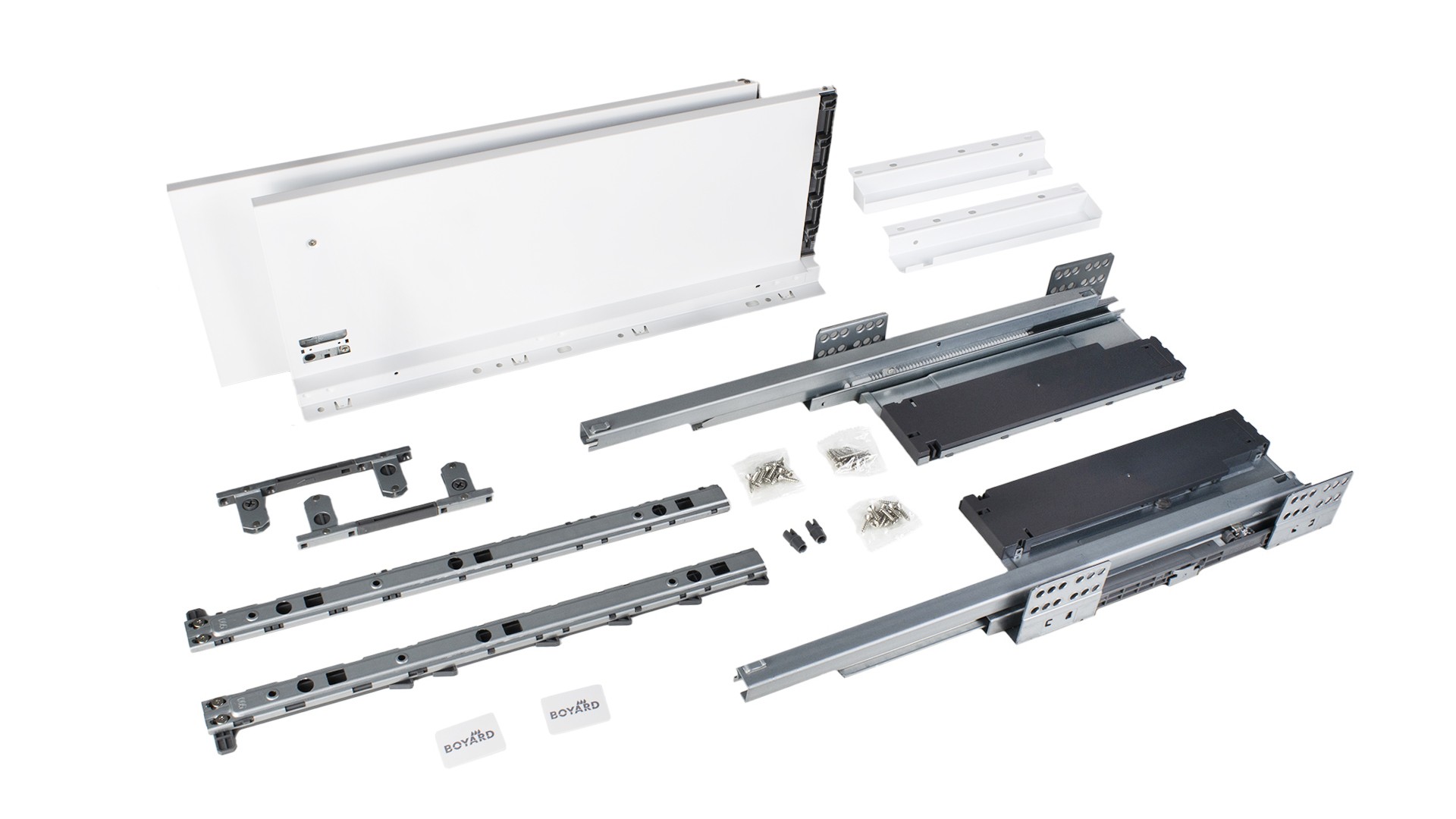

В комплект входит:
Направляющие с амортизацией и механизмом ПУШ (левая и правая)
Держатели задней стенки (левый и правый)
Прямые боковые стенки СТАРТ (левая и правая)
Фиксаторы фасада с саморезами (левый и правый)
Заглушки
Зубчатая рейка (левая и правая)
Крепёж (4х16 мм – 20 шт., 4х18 мм – 8 шт.)
Крепление для трубки синхронизации (2 шт.)
