Характеристики SB40W.1/500
Основные
Линейка
Система выдвижения СТАРТ в готовых комплектах, СТАРТ ПУШ+СОФТ
Тип конструкции направляющих
Системы выдвижения с двойными металлическими боковинами
Монтажная длина
500 мм
Тип выдвижения
Полное выдвижение
Наличие доводчика
Есть
Наличие толкателя
Есть
Наличие толкателя и доводчика вместе
Есть
Несущая способность (на пару)
40 кг

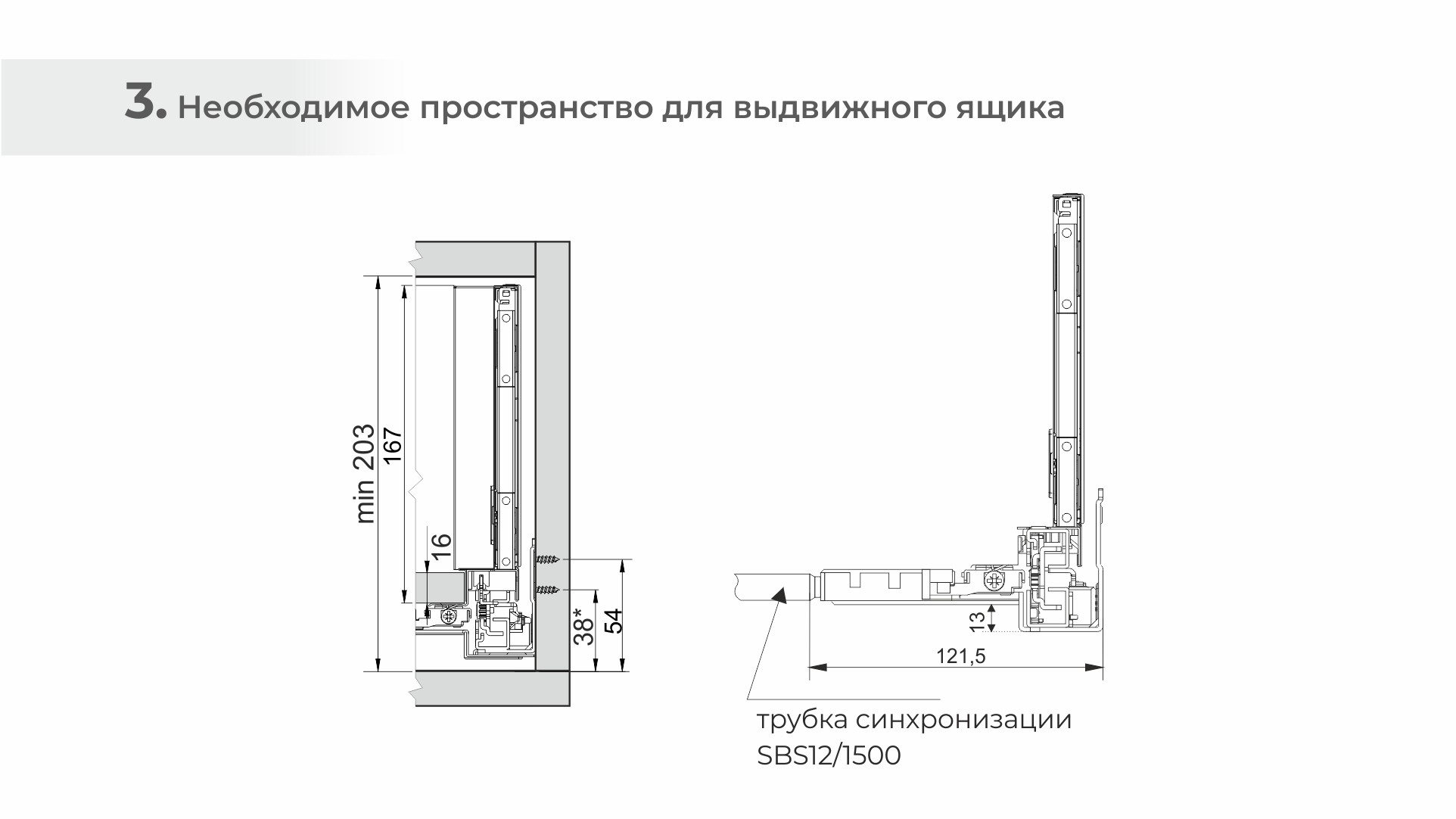

Минимальная высота проёма
203 мм
Тип боковин
Высокие
Форма боковин
Прямая форма боковин
Цвет изделия
W - Белый
Тип продукции
Основная продукция
Дополнительные
Гарантированное количество циклов
80 000
Комплектация
Комплект в индивидуальной упаковке с необходимым крепежом
Цвет RAL
RAL9003 Signal white
Количество в упаковке
4
Вес упаковки
22.924 кг
Объем упаковки
0.066045 м.куб.
Описание SB40

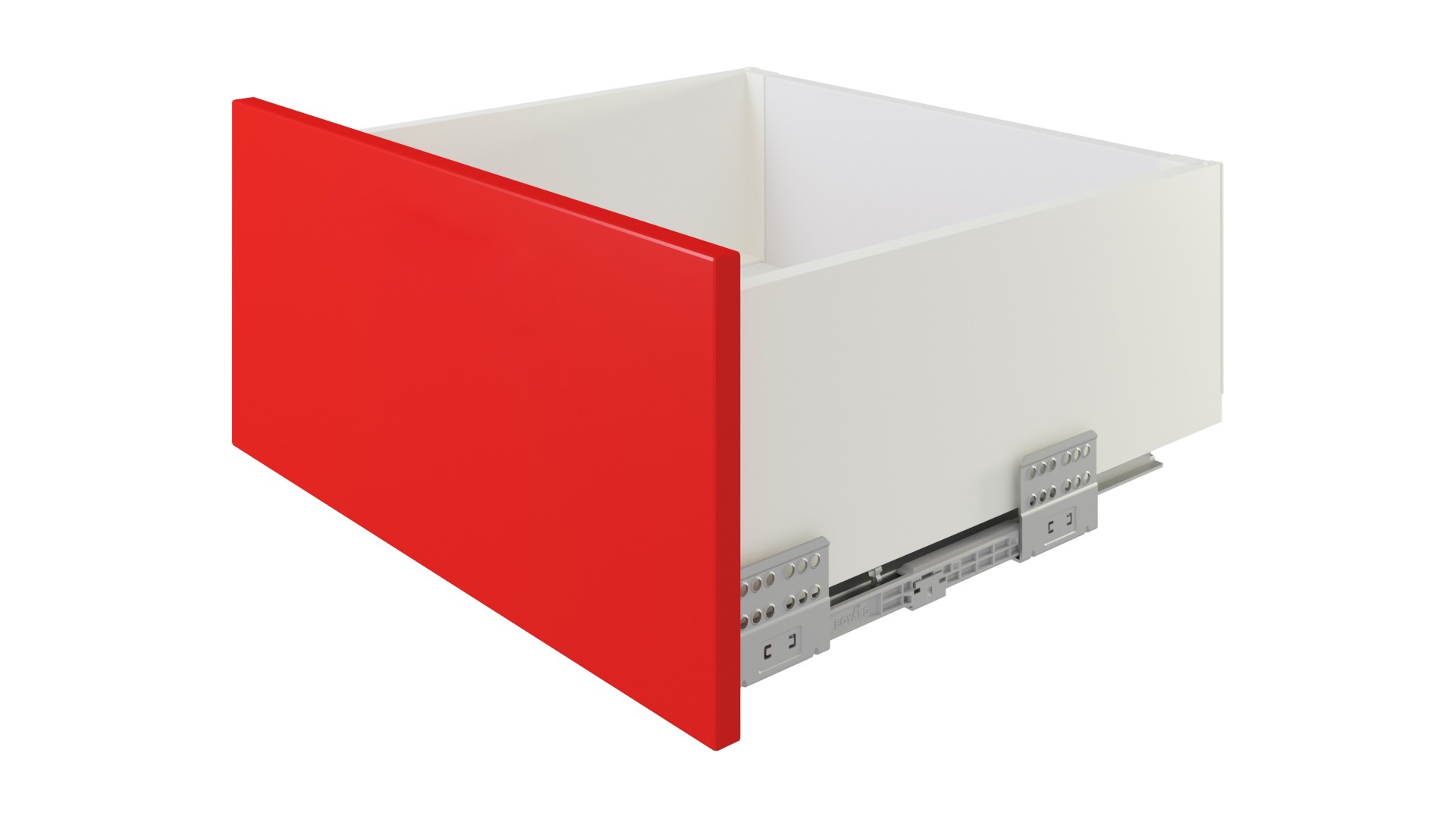

СТАРТ ПУШ+СОФТ SB40 — комплект систем выдвижения для сборки высокого выдвижного ящика с прямыми боковинами высотой 167 мм для мебели без ручек с открытием от нажатия и плавным доведением.
Для того, чтобы механизм ПУШ+СОФТ сработал корректно и обеспечил повторное открытие выдвижного ящика от нажатия на фасад, в уникальной конструкции системы имеется особая рейка с зубчатыми выступами для перевзвода механизма ПУШ. Шаг зубчатых выступов равен 110 мм – именно на такое расстояние достаточно открыть мебельный модуль для срабатывания амортизатора и последующего открытия от нажатия.
В рейке ответной части механизма ПУШ имеется регулировочный винт, который уточняет зазор между фасадом и краем боковых стенок корпуса в диапазоне от 4 до 6 мм (рекомендуемый оптимальный зазор — 5 мм.) Уточняя величину зазора, можно корректировать качество срабатывания механизмов ПУШ при нажатии в разные точки фасада (при условии полного прожимания фасада пользователем на всю глубину зазора).

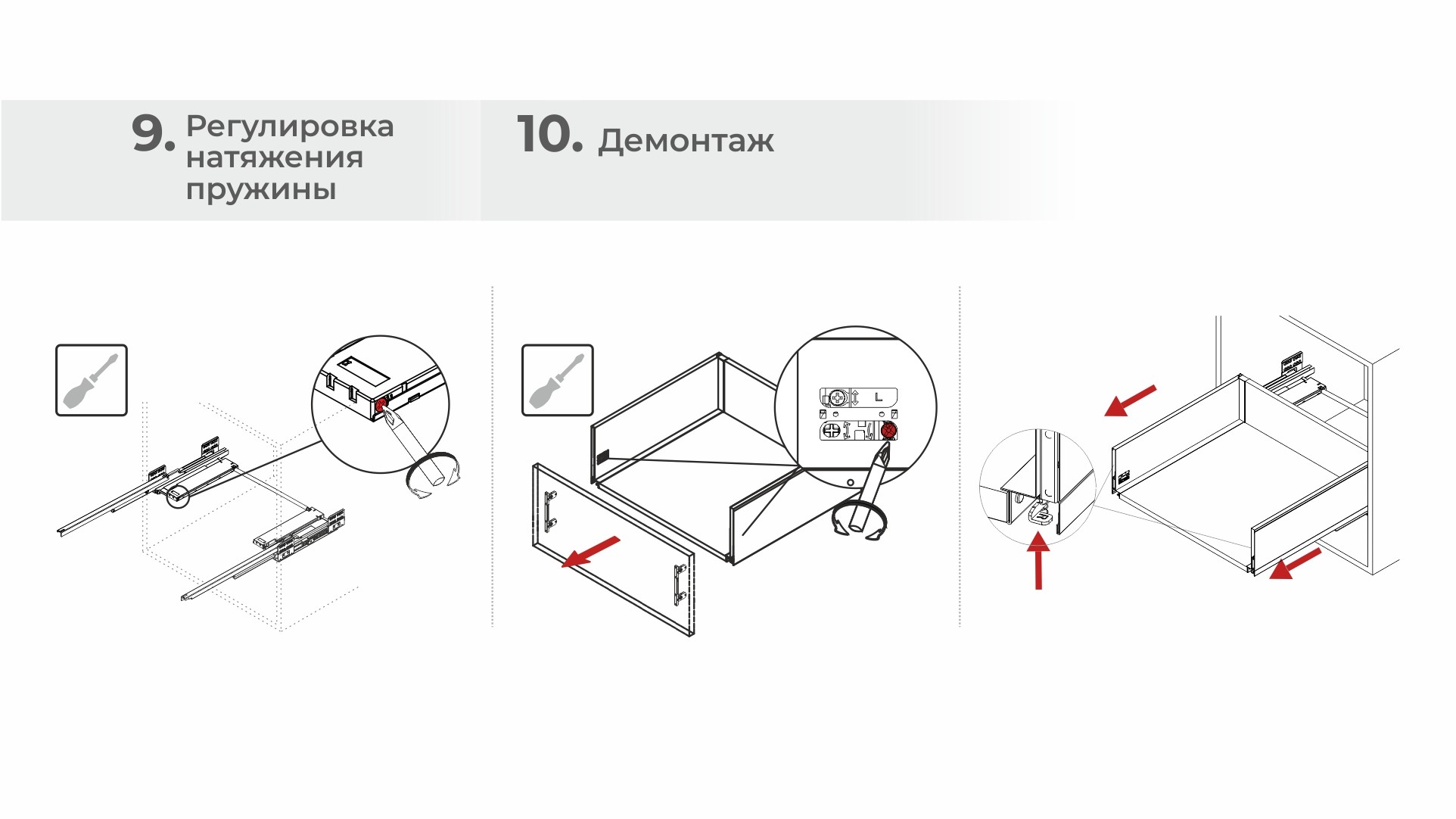

Регулировочный винт в механизме ПУШ корректирует параметр усилия на открывание, который зависит от весогабаритных характеристик выдвижного модуля и степени его загрузки.
СТАРТ ПУШ+СОФТ допускает регулировку фасада по ширине и высоте на +/- 1,5 мм.
Направляющие системы СТАРТ ПУШ+СОФТ SB40 оснащены зубчато-реечным механизмом синхронизации, обеспечивающим бесшумный и равномерный ход без перекосов при движении.
Системы СТАРТ ПУШ+СОФТ SB40 чаще всего используют в производстве современной кухонной мебели и мебели для ванной комнаты: в модулях с высотой боковых стенок 167 мм (минимальная высота проёма 203 мм) удобно хранить посуду, кухонный инвентарь, упаковки продуктов, текстиль и предметы личной гигиены.
Для сборки выдвижного мебельного ящика на базе СТАРТ ПУШ+СОФТ SB40 необходимо самостоятельно изготовить фасад, заднюю стенку и дно мебельного ящика. Дополнительные рейлинги позволяют увеличить полезную высоту боковых стенок выдвижного ящика. Рейлинги и держатели к ним приобретаются отдельно.

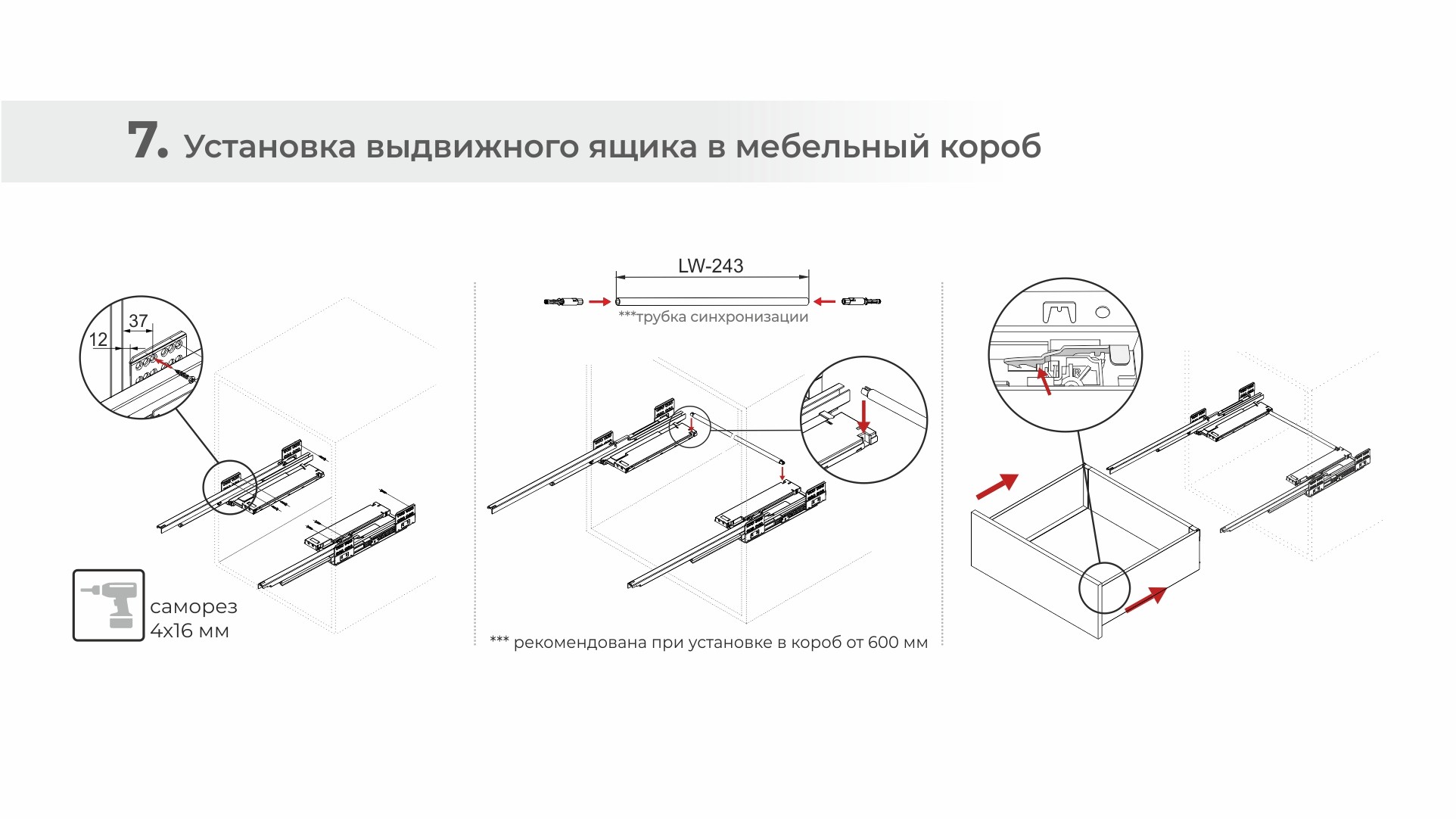

При создании габаритных мебельных ящиков шириной от 600 мм рекомендуется использовать поворотно-синхронизирующую трубку SBS12. Держатели для трубки представлены в комплекте СТАРТ ПУШ+СОФТ, а SBS12 приобретается отдельно.
Внимание, важная информация!

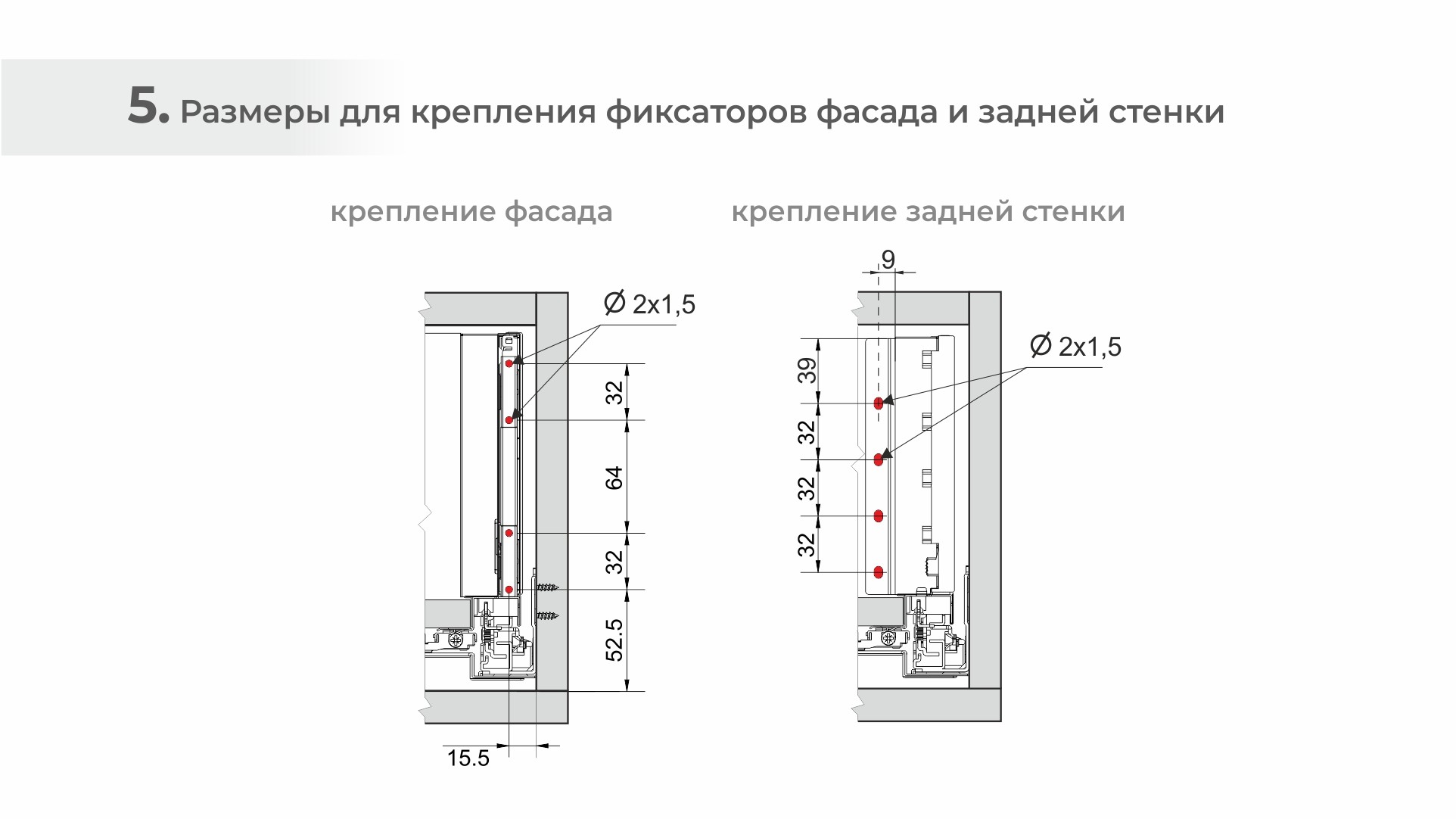

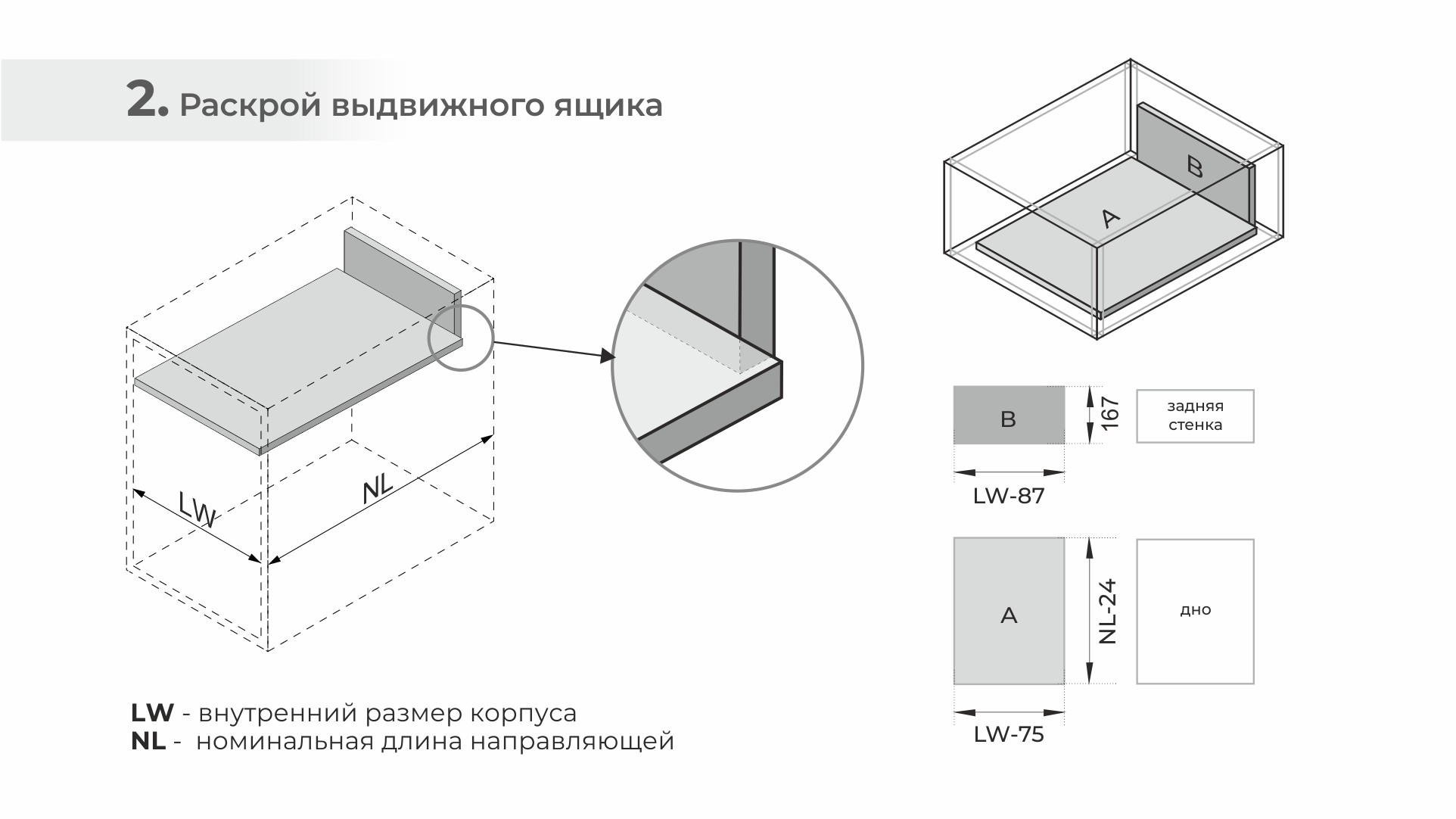

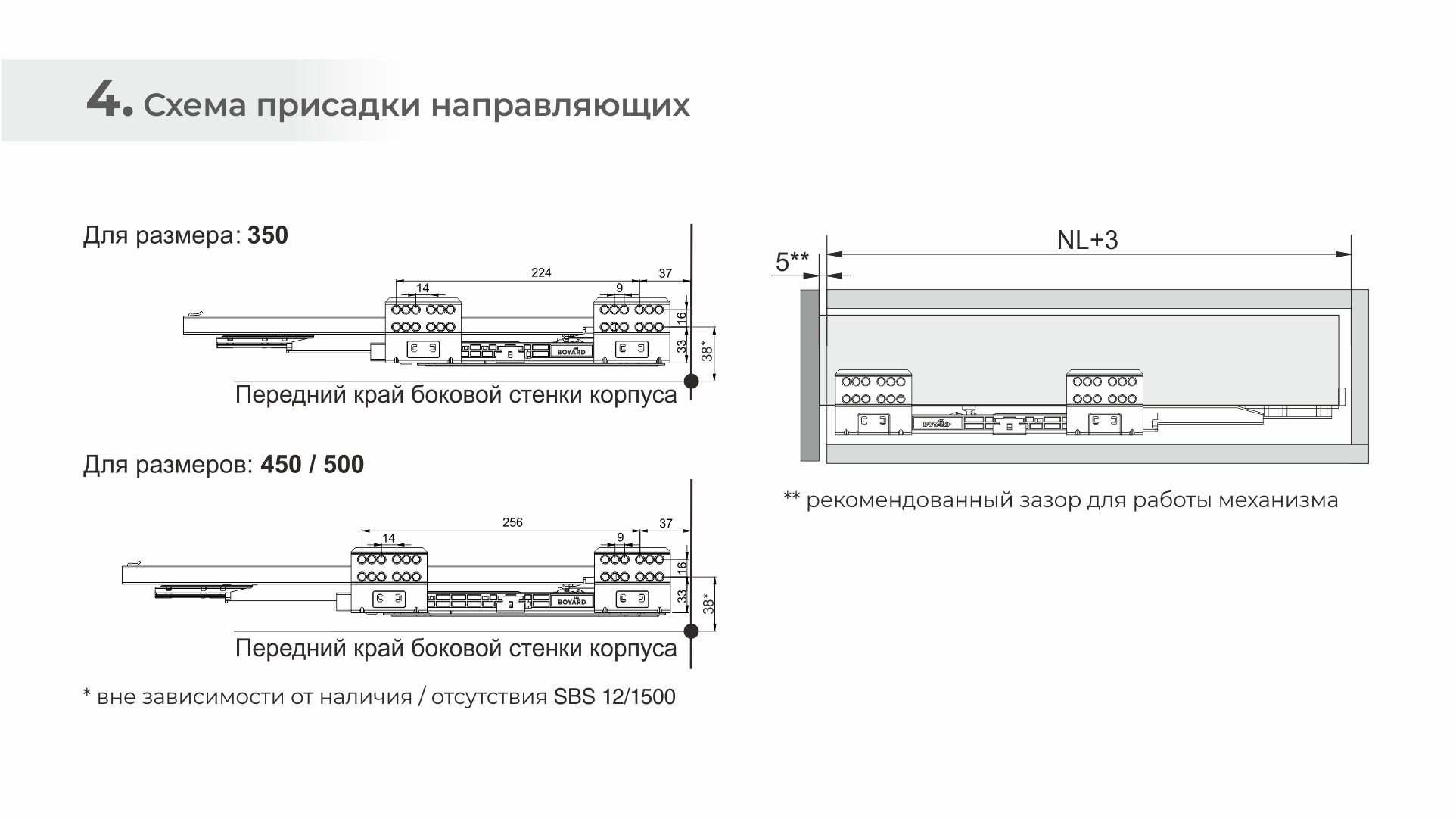

Раскрой СТАРТ ПУШ+СОФТ идентичен раскрою других модификаций СТАРТ (СОФТ или ПУШ) за исключением одного параметра: в данной модификации расстояние от нижней плоскости до присадки под установку механизма ПУШ или механизма ПУШ с трубкой синхронизации (при создании широких выдвижных мебельных модулей) составляет 38 мм.
Внимание, важная информация!

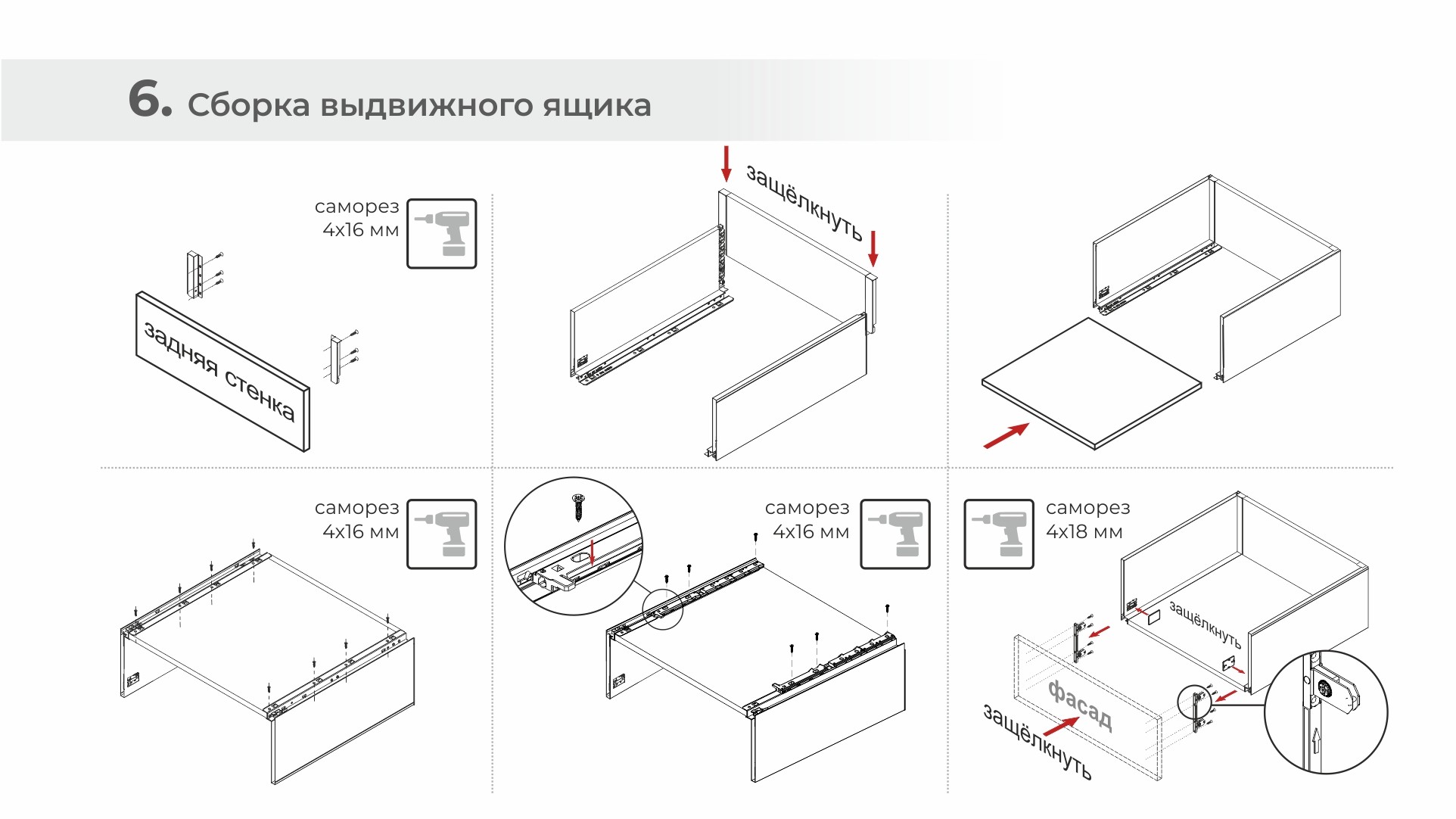

Сборка выдвижного ящика СТАРТ ПУШ+СОФТ проводится по аналогии со сборкой других типов СТАРТ, за исключением одного момента: при креплении боковины ко дну выдвижного ящика необходимо дополнительно прикрепить рейку ответной части механизма ПУШ через пластину крепления боковой стенки. Для простоты процесса на рейке предусмотрены специальные выступы, которые входят в отверстия пластины боковой стенки.

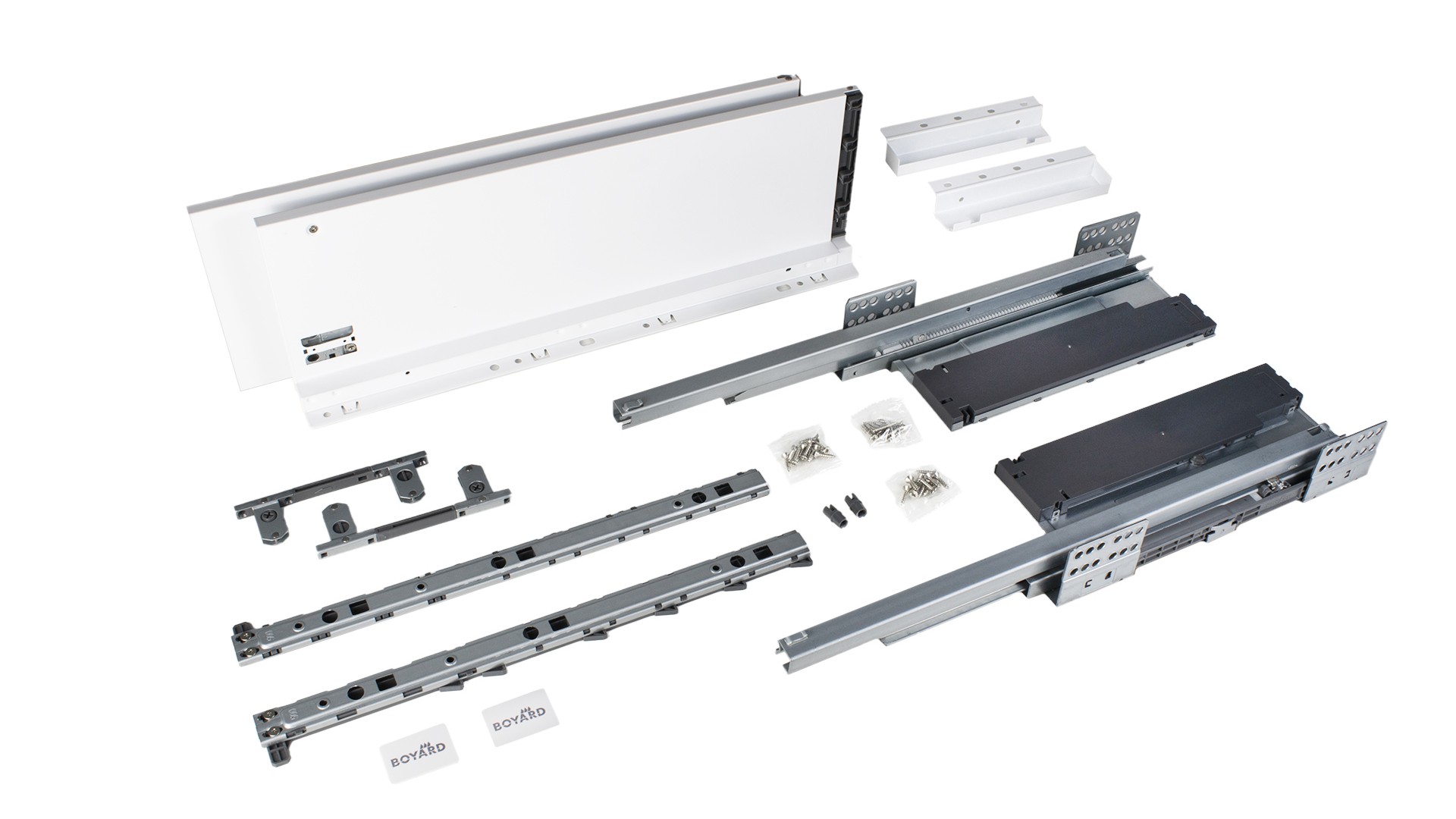

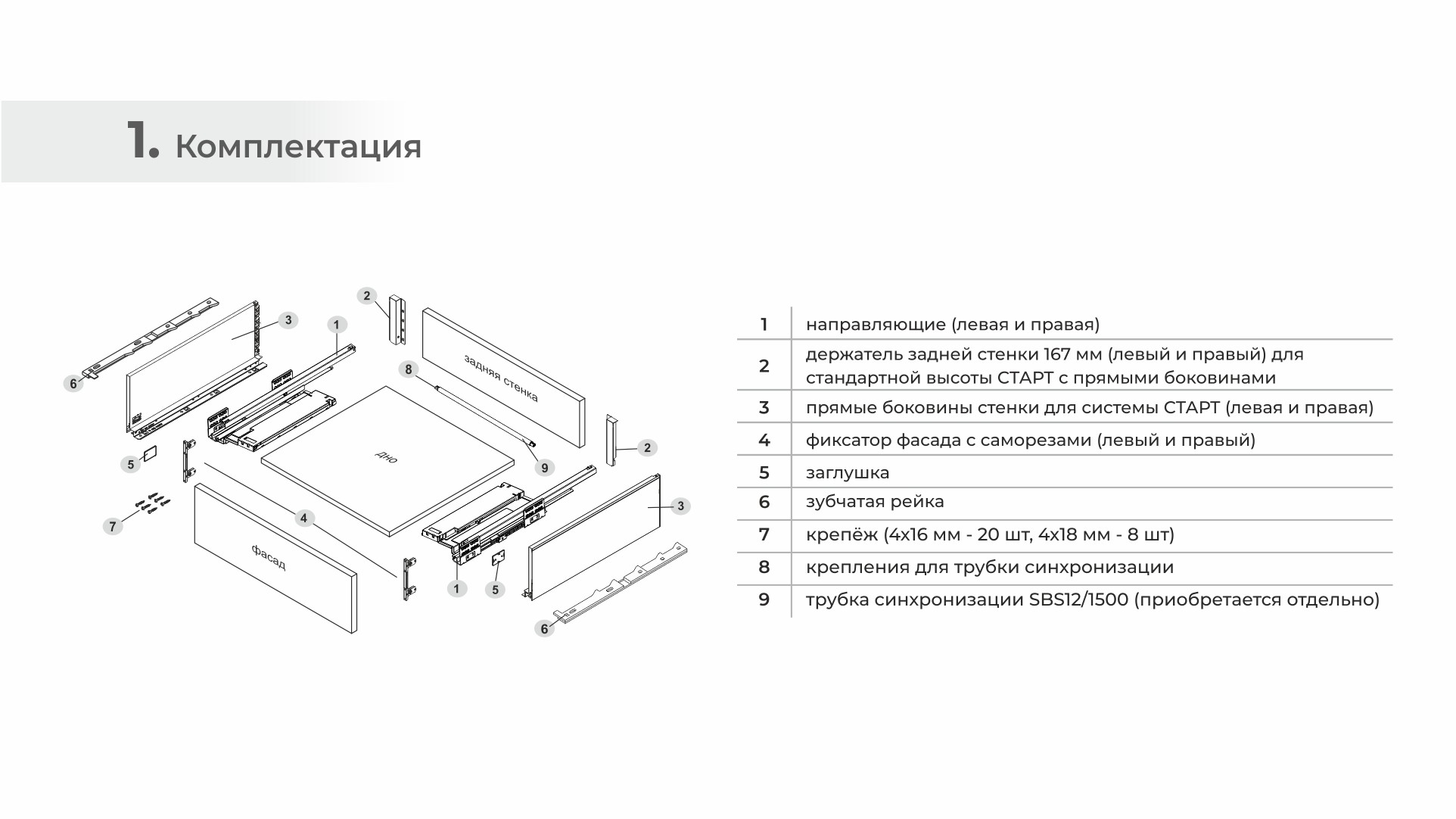

В комплект входит:
Направляющие с амортизацией и механизмом ПУШ (левая и правая)
Держатели задней стенки (левый и правый)
Прямые боковые стенки СТАРТ (левая и правая)
Фиксаторы фасада с саморезами (левый и правый)
Заглушки
Зубчатая рейка (левая и правая)
Крепёж (4х16 мм – 20 шт., 4х18 мм – 8 шт.)
Крепление для трубки синхронизации (2 шт.)
